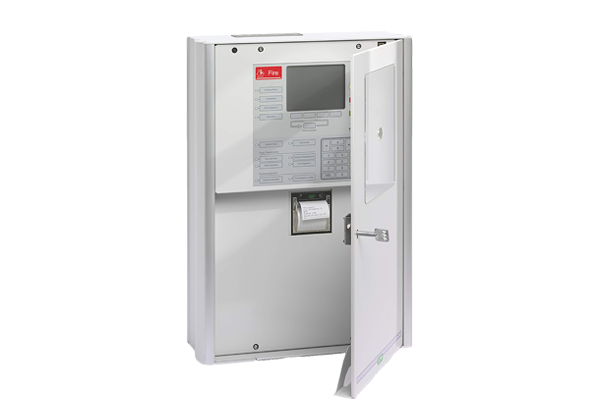

Sistema direccionable EBL512 G3 - Equipo de Control e Indicación con 4 Bucles COM
EBL512 G3 es un sistema de alarma contra incendios direccionable que cumple las normas EN54-2 (Equipos de control e Indicación) y EN54- 4 (Fuente de alimentación)
El equipo de control dispone de cuatro bucles, y a cada ECI se pueden conectar hasta 1.012 unidades de bucle direccionables, de las cuales un máximo de 512 pueden ser puntos de alarma.
Cada ECI puede funcionar de forma independiente o conectarse en una red redundante con hasta 30 unidades, lo que significa que un sistema completo puede incluir más de 30.600 unidades de bucle direccionables. El sistema en red está diseñado de tal manera que cada ECI tiene acceso completo a toda la información de las demás unidades de la misma red. Esto también implica que todo el sistema puede controlarse desde cualquier ECI de la red. El sistema puede supervisarse y operarse de forma remota y segura, además de conectarse fácilmente a los sistemas de gestión de edificios, todo ello a través de un servidor web opcional.
Para una configuración sencilla tanto del sistema de alarma contra incendios como de los controles externos (puertas cortafuegos, ventiladores, escaleras mecánicas, etc.), se dispone de un programa gratuito e intuitivo para Windows.
Diagrama del sistema EBL512 G3
Fichas de Producto
| Descripción | Fecha de publicación | Tamaño del archivo | Idioma |
|---|---|---|---|
| Leaflet, EBL512 G3 Control and indication equipment 5000S and 5001S | 2024-06-03 | 173.07 KB | EN |
| Ficha de producto, Equipo de Control e Indicación 5000S, 5001S | 2024-06-03 | 153.73 KB | ES |
| Norwegian: Produktdatablad, Brannalarmsentral EBL512 G3, 5000S, 5001S | 2024-06-03 | 173.07 KB | NO |
Catálogos
| Descripción | Fecha de publicación | Tamaño del archivo | Idioma |
|---|---|---|---|
| Panasonic fire alarm catalog, Norwegian | 2023-05-22 | 8.6 MB | NO |
| Panasonic fire alarm catalog | 2023-05-22 | 8.59 MB | EN |
| Panasonic fire alarm catalog, Spanish | 2023-05-22 | 8.66 MB | ES |
| Panasonic system brochure EBL512 G3 | 2025-01-23 | 3.24 MB | EN |
| Panasonic system brochure EBL512 G3, Spanish | 2025-01-23 | 3.41 MB | ES |
Declaración de Prestaciones (DoP)
| Descripción | Fecha de publicación | Tamaño del archivo | Idioma |
|---|---|---|---|
| DoP, EBL512 G3 Control and indication equipment 5000 | 2019-08-04 | 142.89 KB | EN |
| DoP, EBL512 G3 Control and indication equipment 5001 | 2019-05-19 | 94.46 KB | EN |
| DoP, EBL512 G3 Control and indication equipment 5000S | 2021-04-19 | 1.13 MB | EN |
| DoP, EBL512 G3 Control and indication equipment 5001S | 2021-04-19 | 1.1 MB | EN |
Descripción técnica
| Descripción | Fecha de publicación | Tamaño del archivo | Idioma |
|---|---|---|---|
| Descripción técnica, Conexión USB en EBL512 G3 y EBLSniffer | 2022-02-08 | 450.36 KB | ES |
| Technical description, USB connection in EBL512 G3 and EBLSniffer | 2022-02-08 | 448.69 KB | EN |
| Technical description, TLON network used for fire alarm system EBL512 G3 | 2020-12-17 | 1.12 MB | EN |
| Technical description, EBL512 G3 | 2020-09-28 | 929.06 KB | EN |
| Technical description, EBL512 G3 5000S series | 2023-11-15 | 4.06 MB | EN |
| Technical description, I/O Matrix board 4582 | 2019-04-10 | 906.71 KB | EN |
| Technical description, EBL Ring network | 2024-01-23 | 2.81 MB | EN |
| Descripción técnica, Equipo de control e indicación EBL512 G3 | 2023-11-15 | 4.01 MB | ES |
Archivos BIM
| Descripción | Fecha de publicación | Tamaño del archivo | Idioma |
|---|---|---|---|
| BIM models, Control and indicating equipment | 2023-07-05 | 8.74 MB | |
| BIM family models, Control and indicating equipment | 2023-07-05 | 6.87 MB | |
| User manual, BIM Library | 2024-02-20 | 2.92 MB | EN |
